结构特点
◆海拔高度不超过1000m.
◆环境温度：－25℃～+40℃，24小时内平均温度不超过+35℃。
◆水平倾斜度不大于3℃。
◆地震烈度不超过8℃。
◆无剧烈振动和冲击及爆炸危险场所。
结构特点
◆柜体采用角钢焊接而成。
◆断路器室位于柜体中(下)部，安装、调试、维护方便。标准配装QCE1断路器，并
设有压力释放通道，确保人身安全。
◆采用旋转式隔离开关，可在主母线带电下安全进入断路器室检修。
◆整柜防护等级IP2X。
◆设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求。
◆具有可靠的接地系统。
◆门上装有观察窗，可清楚观察到柜内元件地工作状态。
◆操作机构闭锁采用同XGN2-12柜用的JSXGN闭锁机构，简单方便实用。
◆进出线电缆低于柜体前部，方便用户连接。
主要技术参数

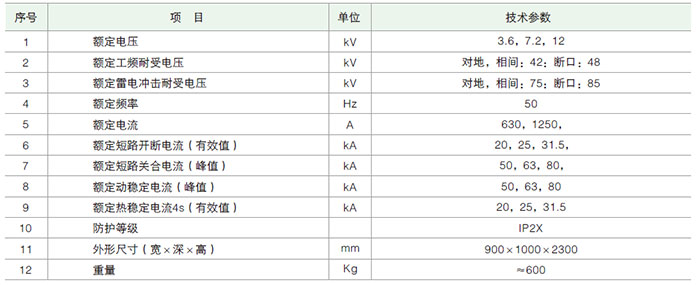

开关柜主要技术参数及元件型号

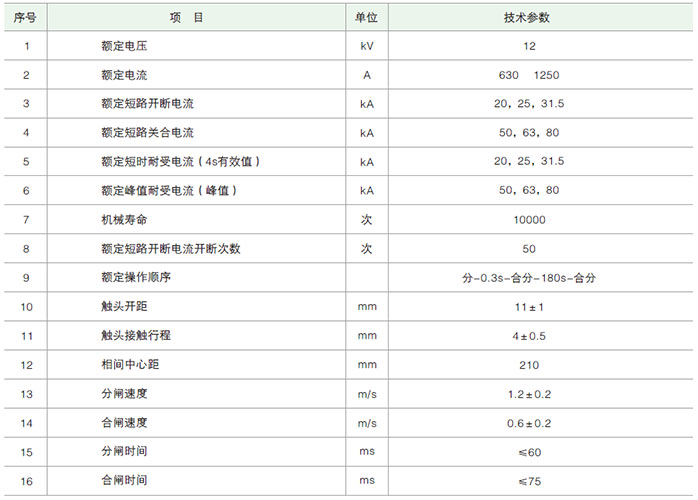

QCE1-12型真空断路器主要技术参数
